295

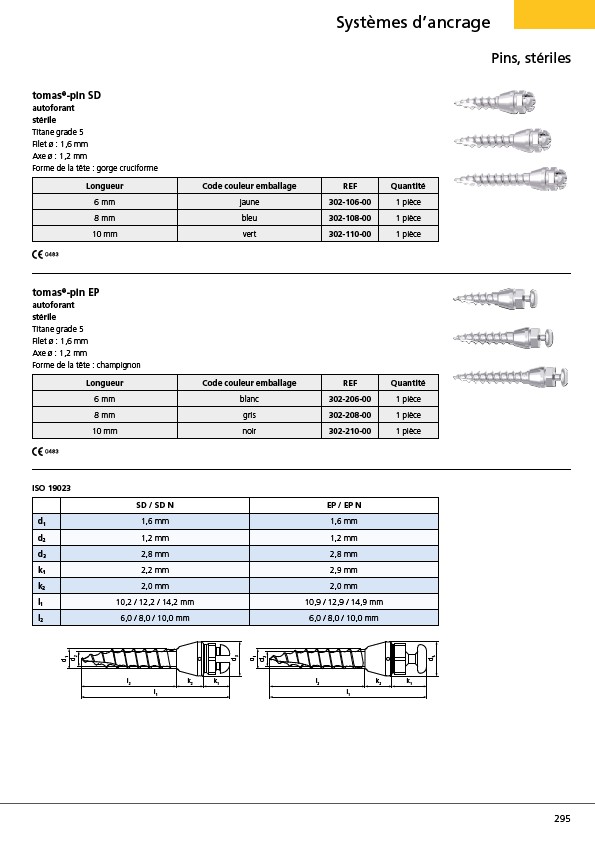

Systèmes d’ancrage
Pins, stériles
tomas®-pin SD
autoforant
stérile
Titane grade 5
Filet ø : 1,6 mm
Axe ø : 1,2 mm
Forme de la tête : gorge cruciforme
Longueur Code couleur emballage REF Quantité
6 mm jaune 302-106-00 1 pièce
8 mm bleu 302-108-00 1 pièce
10 mm vert 302-110-00 1 pièce
tomas®-pin EP
autoforant
stérile
Titane grade 5
Filet ø : 1,6 mm
Axe ø : 1,2 mm
Forme de la tête : champignon
Longueur Code couleur emballage REF Quantité
6 mm blanc 302-206-00 1 pièce
8 mm gris 302-208-00 1 pièce
10 mm noir 302-210-00 1 pièce
ISO 19023
SD / SD N EP / EP N
d1 1,6 mm 1,6 mm
d2 1,2 mm 1,2 mm
d3 2,8 mm 2,8 mm
k1 2,2 mm 2,9 mm
k2 2,0 mm 2,0 mm
l1 10,2 / 12,2 / 14,2 mm 10,9 / 12,9 / 14,9 mm
l2 6,0 / 8,0 / 10,0 mm 6,0 / 8,0 / 10,0 mm
d3
d1
d2
l2 k2 k1
l1
d3
d1
d2
l2 k2 k1
l1
