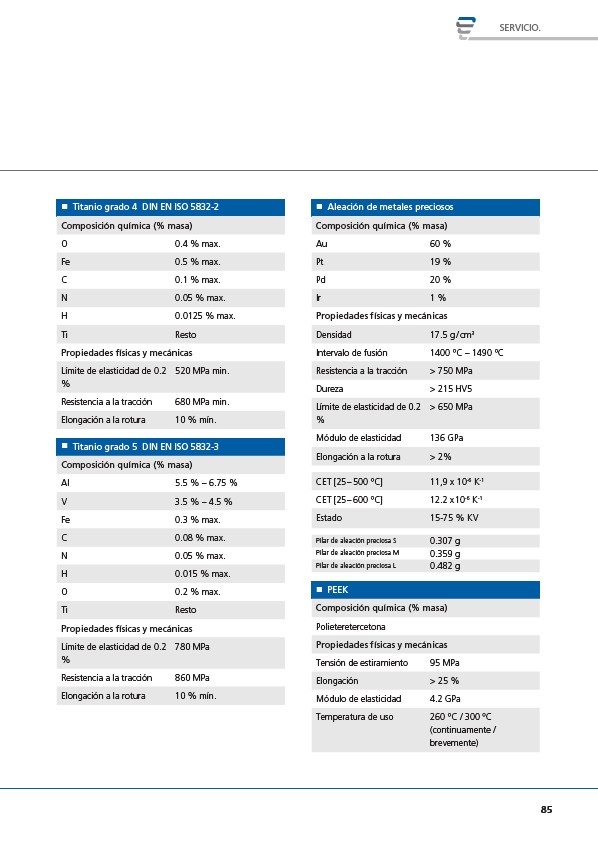

SERVICIO.
85
„ Titanio grado 4 DIN EN ISO 5832-2
Composición química (% masa)
O 0.4 % max.
Fe 0.5 % max.
C 0.1 % max.
N 0.05 % max.
H 0.0125 % max.
Ti Resto
Propiedades físicas y mecánicas
Límite de elasticidad de 0.2
520 MPa min.
%
Resistencia a la tracción 680 MPa min.
Elongación a la rotura 10 % mín.
„ Titanio grado 5 DIN EN ISO 5832-3
Composición química (% masa)
AI 5.5 % – 6.75 %
V 3.5 % – 4.5 %
Fe 0.3 % max.
C 0.08 % max.
N 0.05 % max.
H 0.015 % max.
O 0.2 % max.
Ti Resto
Propiedades físicas y mecánicas
Límite de elasticidad de 0.2
780 MPa
%
Resistencia a la tracción 860 MPa
Elongación a la rotura 10 % mín.
„ Aleación de metales preciosos
Composición química (% masa)
Au 60 %
Pt 19 %
Pd 20 %
Ir 1 %
Propiedades físicas y mecánicas
Densidad 17.5 g / cm3
Intervalo de fusión 1400 °C – 1490 °C
Resistencia a la tracción > 750 MPa
Dureza > 215 HV5
Límite de elasticidad de 0.2
> 650 MPa
%
Módulo de elasticidad 136 GPa
Elongación a la rotura > 2%
CET 25 – 500 °C 11,9 x 10-6 K-1
CET 25 – 600 °C 12.2 x 10-6 K-1
Estado 15-75 % KV
Pilar de aleación preciosa S 0.307 g
Pilar de aleación preciosa M 0.359 g
Pilar de aleación preciosa L 0.482 g
„ PEEK
Composición química (% masa)
Polieteretercetona
Propiedades físicas y mecánicas
Tensión de estiramiento 95 MPa
Elongación > 25 %
Módulo de elasticidad 4.2 GPa
Temperatura de uso 260 °C / 300 °C
(continuamente /
brevemente)
