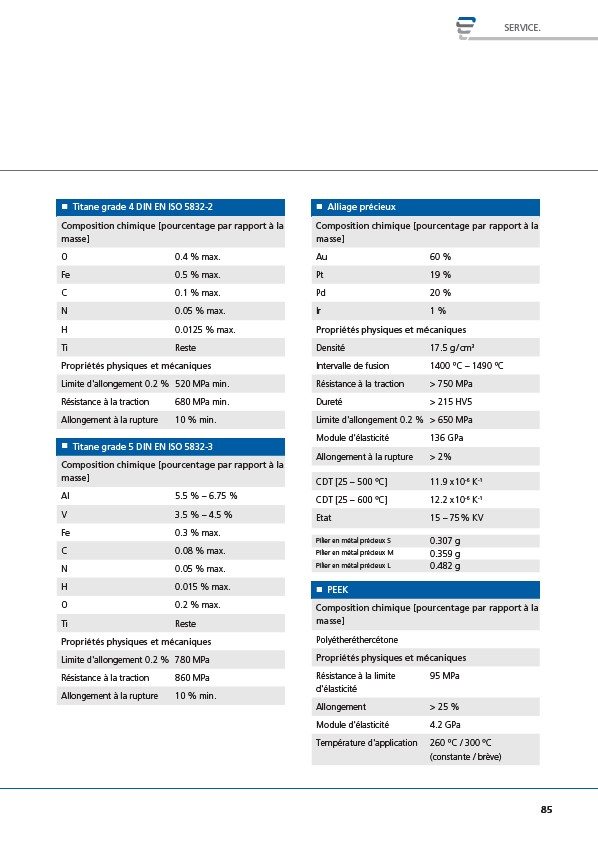

SERVICE.
85
„ Titane grade 4 DIN EN ISO 5832-2
Composition chimique pourcentage par rapport à la
masse
O 0.4 % max.
Fe 0.5 % max.
C 0.1 % max.
N 0.05 % max.
H 0.0125 % max.
Ti Reste
Propriétés physiques et mécaniques
Limite d'allongement 0.2 % 520 MPa min.
Résistance à la traction 680 MPa min.
Allongement à la rupture 10 % min.
„ Titane grade 5 DIN EN ISO 5832-3
Composition chimique pourcentage par rapport à la
masse
AI 5.5 % – 6.75 %
V 3.5 % – 4.5 %
Fe 0.3 % max.
C 0.08 % max.
N 0.05 % max.
H 0.015 % max.
O 0.2 % max.
Ti Reste
Propriétés physiques et mécaniques
Limite d'allongement 0.2 % 780 MPa
Résistance à la traction 860 MPa
Allongement à la rupture 10 % min.
„ Alliage précieux
Composition chimique pourcentage par rapport à la
masse
Au 60 %
Pt 19 %
Pd 20 %
Ir 1 %
Propriétés physiques et mécaniques
Densité 17.5 g / cm3
Intervalle de fusion 1400 °C – 1490 °C
Résistance à la traction > 750 MPa
Dureté > 215 HV5
Limite d'allongement 0.2 % > 650 MPa
Module d'élasticité 136 GPa
Allongement à la rupture > 2%
CDT 25 – 500 °C 11.9 x 10-6 K-1
CDT 25 – 600 °C 12.2 x 10-6 K-1
Etat 15 – 75 % KV
Pilier en métal précieux S 0.307 g
Pilier en métal précieux M 0.359 g
Pilier en métal précieux L 0.482 g
„ PEEK
Composition chimique pourcentage par rapport à la
masse
Polyétheréthercétone
Propriétés physiques et mécaniques
Résistance à la limite
95 MPa
d'élasticité
Allongement > 25 %
Module d'élasticité 4.2 GPa
Température d'application 260 °C / 300 °C
(constante / brève)
