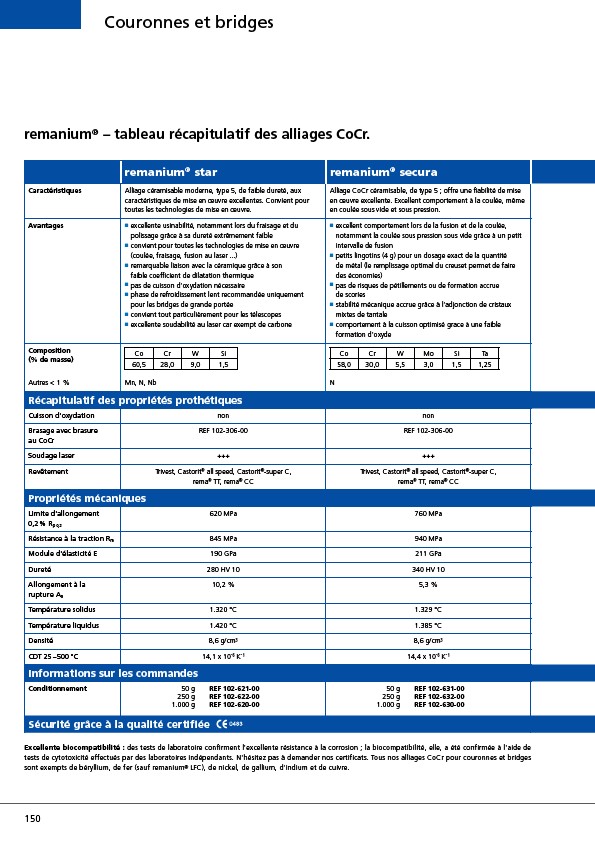

remanium® – tableau récapitulatif des alliages CoCr.
remanium® star remanium® secura Caractéristiques Alliage céramisable moderne, type 5, de faible dureté, aux
caractéristiques de mise en oeuvre excellentes. Convient pour
toutes les technologies de mise en oeuvre.
Alliage CoCr céramisable, de type 5 ; offre une fiabilité de mise
en oeuvre excellente. Excellent comportement à la coulée, même
en coulée sous vide et sous pression.
Avantages excellente usinabilité, notamment lors du fraisage et du
polissage grâce à sa dureté extrêmement faible
convient pour toutes les technologies de mise en oeuvre
(coulée, fraisage, fusion au laser ...)
remarquable liaison avec la céramique grâce à son
faible coefficient de dilatation thermique
pas de cuisson d'oxydation nécessaire
phase de refroidissement lent recommandée uniquement
pour les bridges de grande portée
convient tout particulièrement pour les télescopes
excellente soudabilité au laser car exempt de carbone
excellent comportement lors de la fusion et de la coulée,
notamment la coulée sous pression sous vide grâce à un petit
intervalle de fusion
petits lingotins (4 g) pour un dosage exact de la quantité
de métal (le remplissage optimal du creuset permet de faire
des économies)
pas de risques de pétillements ou de formation accrue
de scories
stabilité mécanique accrue grâce à l'adjonction de cristaux
mixtes de tantale
comportement à la cuisson optimisé grace à une faible
formation d'oxyde
Composition
(% de masse)
Co Cr W Si
60,5 28,0 9,0 1,5
Co Cr W Mo Si Ta
58,0 30,0 5,5 3,0 1,5 1,25
Autres < 1 % Mn, N, Nb N Récapitulatif des propriétés prothétiques Cuisson d'oxydation non non Brasage avec brasure
au CoCr
REF 102-306-00 REF 102-306-00 Soudage laser +++ +++ Revêtement Trivest, Castorit® all speed, Castorit®-super C,
rema® TT, rema® CC
Trivest, Castorit® all speed, Castorit®-super C,
rema® TT, rema® CC
Propriétés mécaniques Limite d'allongement
0,2 % Rp 0,2
620 MPa 760 MPa Résistance à la traction Rm 845 MPa 940 MPa Module d'élasticité E 190 GPa 211 GPa Dureté 280 HV 10 340 HV 10 Allongement à la
rupture A5
10,2 % 5,3 % Température solidus 1.320 °C 1.329 °C Température liquidus 1.420 °C 1.385 °C Densité 8,6 g/cm3 8,6 g/cm3 CDT 25 – 500 °C 14,1 x 10-6 K-1 14,4 x 10-6 K-1 Informations sur les commandes Conditionnement 50 g REF 102-621-00
250 g REF 102-622-00
1.000 g REF 102-620-00
50 g REF 102-631-00
250 g REF 102-632-00
1.000 g REF 102-630-00
Sécurité grâce à la qualité certifiée Excellente biocompatibilité : des tests de laboratoire confirment l'excellente résistance à la corrosion ; la biocompatibilité, elle, a été confirmée à l'aide de
tests de cytotoxicité effectués par des laboratoires indépendants. N'hésitez pas à demander nos certificats. Tous nos alliages CoCr pour couronnes et bridges
sont exempts de béryllium, de fer (sauf remanium® LFC), de nickel, de gallium, d'indium et de cuivre.
150
Couronnes et bridges
